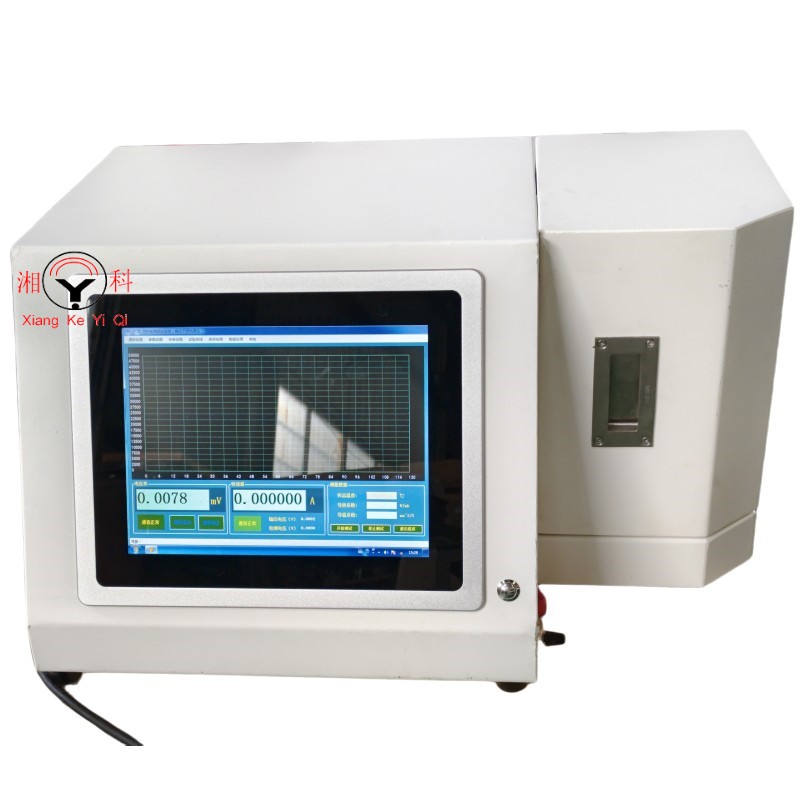

平板導熱系數儀湘科全新升級款DRE-5C導熱系數測試儀（瞬態平面熱源法,瞬態熱線法）
一、概述
DRE-5C導熱系數測試儀是在DRE-2C型儀器的基礎上全面升級，采用瞬態平面熱源法，升級后產品功能更強大：
- 可測量固體、粉末、膠狀、各向異性材料等的導熱系數、熱擴散系數、蓄熱系數和比熱容等種指標，
- 增加單試樣模式、薄片樣模式、薄膜樣模式、單軸異性樣模式，適用不同尺寸及形式的樣品檢測。
- 可支持兩種不同尺寸測試探頭的使用，方便在保證測試精度的前提下選擇不同尺寸樣品的檢測。
本儀器基于TPS瞬態平面熱源技術，用Hot Disk作為探頭的導熱系數測定儀。
Hot Disk法的優點有：
- 直接測量熱傳播，可以節約大量的時間；
- 不會和靜態法一樣受到接觸熱阻的影響；
- 無須特別的樣品制備，只需相對平整的樣品表面。
儀器參考標準：
ISO22007-2-2008 導熱系數和熱擴散系數的測試法；
GB/T 32064-2015 建筑用材料導熱系數和熱擴散系數瞬態平面熱源測試法。
DZ/T0276.14-2015 中華人民共和國地質礦產行業標準 巖石物理力學性質實驗規程第14部分：巖石熱導率實驗.
GB/T 11205-2009《橡膠熱導率的測定（瞬態熱絲法）》.
二、 主要技術指標
1、導熱系數測定范圍：0.0100—300W/mk，分辨率:0.0001 W/(m·K),
2、測量時間：5-1200秒，
3、準確度：優于5％，
4、溫度范圍：
4.1、標準測量：室溫；
4.2、配試樣溫度控制器：-20℃～120℃，（可根據客戶要求選配各種溫度段的測試溫度，費用另計）,
5、探頭配置：標配Φ15mm探頭，儀器支持2個探頭；
選配Φ7.5mm探頭，費用另計。
6、測量模式：
6.1、標準測量：塊狀樣（雙試樣）模式（配Φ15mm探頭時）
6.1.1、導熱系數測定范圍：0.010—300（W/mk）；
6.1.2、熱擴散系數測定范圍：0.05—10（mm2/s）；
6.1.3、樣本尺寸：≥Φ45×15（mm），大于20 W/mk時，按軟件提示尺寸；
6.2、擴展測量：
6.2.1、塊狀樣（單試樣）模式
6.2.1.1、導熱系數測定范圍：0.010—300（W/mk）；
6.2.1.2、樣本尺寸：≥Φ45×15（mm）；
6.2.2、薄片樣模式
6.2.2.1、導熱系數測定范圍：1—300（W/mk）；
6.2.2.2、樣本尺寸：有效測量面積≥Φ45，厚度1—10（mm）；
6.2.3、薄膜樣模式
6.2.3.1、導熱系數測定范圍：0.010—10（W/mk）；
6.2.3.2、樣本尺寸：有效測量面積≥Φ45，厚度0.01—1.00（mm）；
6.2.4、單軸異性樣模式
6.2.4.1、導熱系數測定范圍：0.010—300（W/mk）；
6.2.4.2、樣本尺寸：≥Φ45×15（mm）；
7、電源：220V，功率：200W。
8、操作方便，測試速快，僅需將測試探頭夾在兩塊試樣塊中間，通過簡單的軟件點擊操作即能獲得被測試樣的導熱系數。
儀器配置：含DRE-5C測試主機1臺，Φ15mm測試探頭1個，測試軟件1套，通訊接口及數據線1套，樣品夾具1個，電腦1臺，如需選配恒溫裝置及小尺寸探頭，費用另計。
注：分體式或一體式，兩種外形樣式任選。
