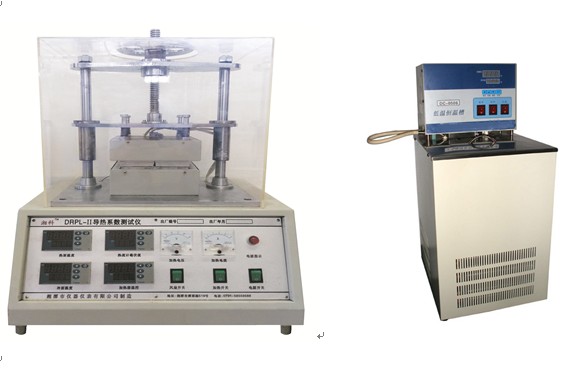

平板導熱系數儀湘潭湘科DRPL-II系列導熱系數測試儀（防護平板熱流計法），大范圍導熱系數測試儀
一、概述
本儀器采用國際上流行的熱流計檢測導熱系數方法，配計算機實現全自動檢測，是在我公司原DRPL-1基礎上重新優化設計而成，適應各種常見材料導熱系數的測試要求。
本儀器基于穩態平板法測試原理，在熱面加入穩定的熱面溫度，熱量通過試樣傳遞到冷面，測量傳遞的熱流，再根據試樣的厚度和傳熱面積可計算導熱系數和熱阻。此測試方法簡便，快捷，重復性好。非常適用于材料傳熱方面的研究和開發?？捎糜谒芰?、橡膠、石墨、保溫材料等測試，廣泛應用在大專院校、科研院所、質檢、廠礦。
本儀器參考標準：ASTM E1530-06用保護的熱流計技術評定材料的耐傳熱性能的測試標準、GB/T29313-2012電氣絕緣材料熱傳導性能試驗方法、ASTM C518-04用熱流計法測定穩態熱通量和熱傳遞特性的試驗方法；GB10295-2008絕熱材料穩態熱阻及有關特性的測定（熱流計法）。
二、主要技術參數
|
序號 |
主要參數 |
DRPL-2 |
DRPL-2A |
DRPL-2B |
DRPL-2C |
|
|
1 |
導熱系數范圍 |
板狀樣0.001-5W/mk；圓柱狀樣3-500W/mk |
5-1000W/mk |
|||
|
2 |
測試精度 |
優于5％ |
優于4％ |
優于4％ |
優于5％ |
|
|
3 |
熱板溫控 |
室溫—99.99℃ |
室溫—150.00℃ 或室溫—300.00℃ |
室溫—150.00℃ 或室溫—300.00℃ |
室溫—150.00℃ 或室溫—300.00℃ |
|
|
4 |
冷面溫度 |
強制風冷 |
強制風冷 |
恒溫槽5--90℃ (根據溫度選配) |
恒溫槽5--90℃ (根據溫度選配) |
|
|
5 |
測試面尺寸 |
150*150mm |
φ60（或φ80）mm |
φ60（或φ80）mm |
裝夾樣品寬60mm |
|
|
6 |
實驗時間 |
約3小時 |
約3小時 |
約1.5小時 |
約1.5小時 |
|
|
7 |
護熱裝置 |
無 |
有 |
有 |
有 |
|
|
8 |
熱流量范圍 |
0.5-2000W/m2，分辮率0.25 W/m2。 |
||||
|
9 |
測控系統 |
計算機自動測試 |
||||
|
10 |
電源 |
220V；50Hz；功率小于1KW（不含恒溫槽） |
||||
|
11 |
熱流計 |
采用WPY熱流計，熱流參數23.26w/m2*mV。 |
||||
|
12 |
其它 |
采用有機玻璃防風罩，可直接觀察實驗過程。 |
||||
|
13 |
配置 |

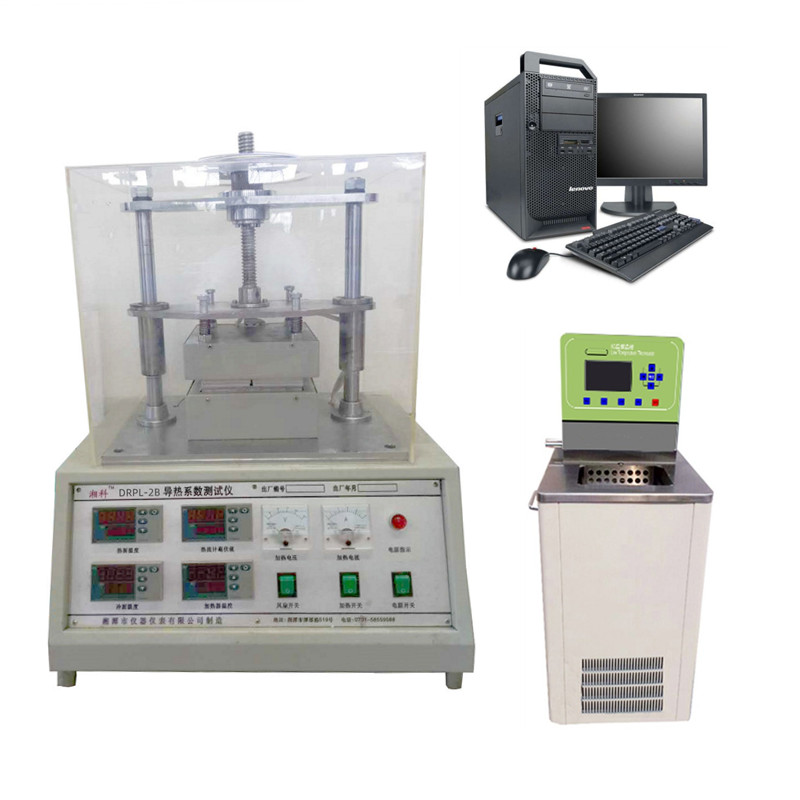

含DRPL-2測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，電腦壹臺。 |
含DRPL-2A測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，電腦壹臺。 |
含DRPL-2B測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，高精度恒溫水槽壹臺，電腦壹臺。 |
含DRPL-2C測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，高精度恒溫水槽壹臺，裝樣夾具壹套，電腦壹臺。 |
|
注：DRPL-2C型號儀器是專測高導熱薄板樣（金屬片、石墨片等）的儀器。
