湘潭湘科DRE系列快速瞬態導熱系數測試儀簡介

本系列導熱儀采用非穩態法，具有測量速度快、適用范圍寬以及能夠成功避免在實驗過程中自然對流的影響等伏點，是目前比較流行的測試方法。

本系列導熱系數測試儀型號規格如下：

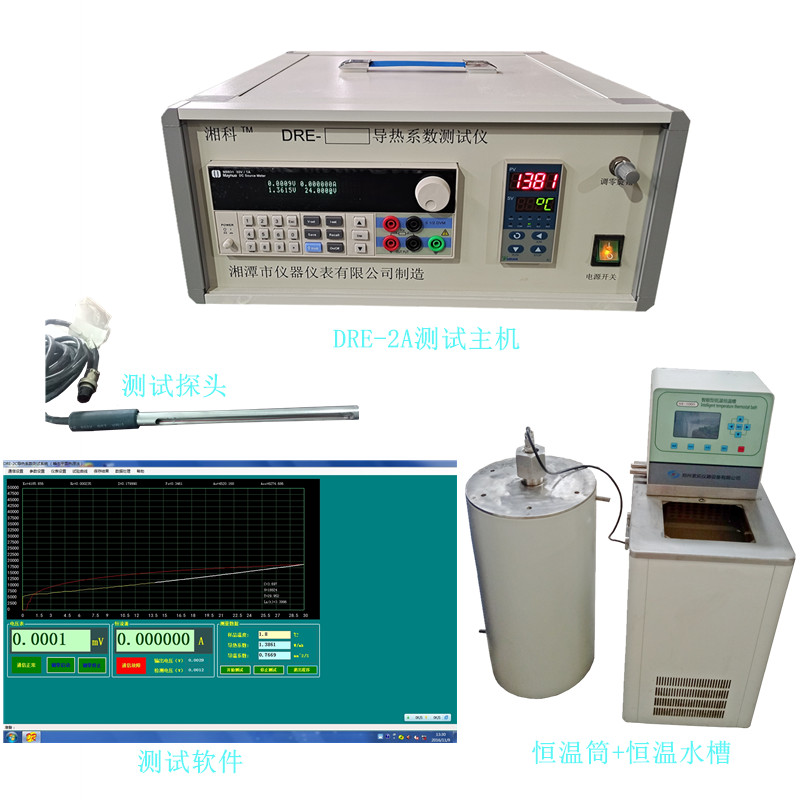

湘潭湘科DRE-2A導熱系數測試儀（瞬態熱線法）

     DRE-2A導熱系數測試儀采用瞬態熱線法，主要測量液體導熱系數。具有測量速度快、所需樣品量少、高精度、高分辨率、高復現性等特點。由計算機控制進行自動測量。廣泛適用于石油、化工、生物、制藥、能源、動力工程等領域內工質流體的導熱系數測量。

主要技術參數：

1. 測量范圍： 0.0010~5.0 W/(m·K)，

2、溫度范圍：標準檢測：室溫，(檢測樣品不同溫度下導熱系數需配溫度控制器，費用另計，如-40--120℃)，

3、測量精度： <±3.0 %，

4. 樣品用量： <80ml，
5. 測量時間： 10 秒鐘，
6. 壓力環境：可選配真空或壓力系統（費用另計）；
7. 參考標準： ASTM D2717-95液體的導熱率的試驗方法，

8、樣品形狀：液態；氣態。

9、電源：電壓220V；頻率50Hz；功率<500W,

10、通訊接口：USB接口。

儀器配置：含DRE-2A測試主機1臺，測試探頭1套，玻璃試管2支，測試軟件1套，通訊接口及數據線1套，臺式電腦1臺(按合同配置）。

湘潭湘科DRE-2B導熱系數測試儀（瞬態探針法，小探針）

      DRE-2B導熱系數測試儀采用瞬態探針法，適用于測量高粘流體、膠狀、顆粒、粉末等材料導熱系數。本儀器將熱線法與探針法相結合，在保證測量精度的同時大大提高了操作的便攜性，用戶僅需將探測器插入被測試樣，通過簡單的軟件點擊操作即能獲得被測試樣的導熱系數，特別適合于松軟材料、形狀各異的成品測試和野外探測。

主要特點：

1. 操作便捷、測試速度快、測量準確

2. 特別適用于現場測量

3. 對樣品無特殊形狀要求

4. 自動化測試軟件，操作方便

5. 配試樣溫度按制器，可測試樣不同溫度下導熱系數。

主要技術指標：

1. 測量范圍： 0.0100～5.0 W/(m·K)

2. 耐壓范圍：常規檢測為常壓 ,（可根據用戶實驗要求選配高壓裝置，做0—10Mpa, 0—15Mpa等高壓下的檢測，費用另計）；

3. 溫度范圍：常規檢測為室溫，(可根據用戶實驗要求選配不同溫度下的溫度控制系紡，如-20--100℃，0--100℃，室溫--120℃等，費用另計)，

4. 精度： <±3.0 %，

5. 樣品形狀：液體、膠體以及松散固體等疏松物質。

6. 樣品用量： 長度不小于10cm，直徑不小于3cm （用量與所配探針大小有關）

7. 測量時間： 5分鐘，

8、參考標準：ASTM  D5334-92。

9、電源：電壓220V；頻率50Hz；功率<500W,

10、通訊接口：USB接口。

儀器配置：含DRE-2B測試主機1臺，測試探針1支，測試軟件1套，通訊接口及數據線1套，聯想臺式電腦1臺。

湘潭湘科DRE-2C導熱系數測試儀（瞬態平面熱源法）

DRE-2C導熱系數測試儀采用瞬態平面熱源法，主要測量固體、粉末、涂層、薄膜、各向異性材料等的導熱系數。本儀器基于TPS瞬態平面熱源技術，用Hot Disk作為探頭的導熱系數測定儀。

Hot Disk法的優點有：

(1)直接測量熱傳播，可以節約大量的時間；

(2)不會和靜態法一樣受到接觸熱阻的影響；

(3)無須特別的樣品制備，只需相對平整的樣品表面。

 主要技術指標：

1、導熱系數測定范圍：0.0100—300W/mk,

2、測量時間：1-600秒,

3、準確度：優于5％,

4、溫度范圍：標準測量：室溫，（可根據客戶要求選配各種溫度段的測試溫度，費用另計：如-20℃～120℃）,

5、樣本尺寸：大于15mm高，大于直徑45mm相對平整的樣品表面,粉體材料直接插入檢測；

6、儀器參考標準：ISO 22007-2008及GB/T32064-2015建筑用材料導熱系數和熱擴散系數瞬態平面熱源測試法.DZ/T0276.14-2015 中華人民共和國地質礦產行業標準 巖石物理力學性質實驗規程第14部分：巖石熱導率實驗.GB/T 11205-2009《橡膠熱導率的測定（瞬態熱絲法）》.

7、操作方便，測試速快，僅需將測試探頭夾在兩塊試樣塊中間，通過簡單的軟件點擊操作即能獲得被測試樣的導熱系數。

8、  電源：電壓220V；頻率50Hz；功率<500W,

9、通訊接口：USB接口。

儀器配置：含DRE-2C測試主機1臺，測試探頭1個，測試軟件1套，通訊接口及數據線1套，聯想臺式電腦1臺，樣品夾具1個。

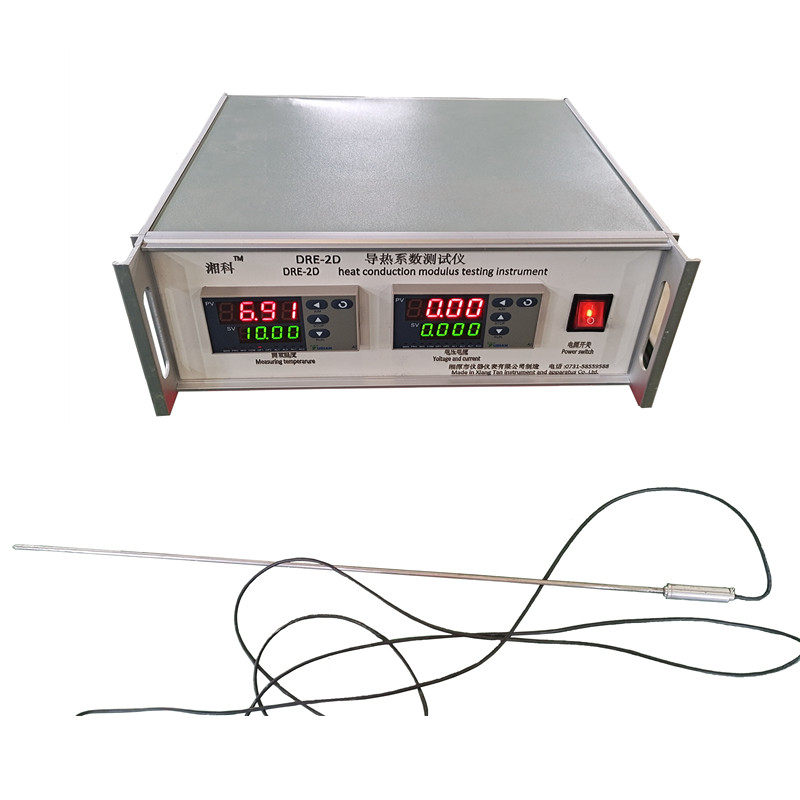

湘科DRE-2D導熱系數測試儀（瞬態探針法，大探針）

DRE-2D導熱系數測試儀采用瞬態探針法，適用于測量高粘流體、液體、膠狀、顆粒、粉末等材料導熱系數。本儀器將熱線法與探針法相結合，在保證測量精度的同時大大提高了操作的便攜性，用戶僅需將探測器插入被測試樣，通過簡單的軟件點擊操作即能獲得被測試樣的導熱系數，特別適用于現場測量。

主要特點：

1. 操作便捷、測試速度快、測量準確，

2. 特別適用于現場測量 ，

3. 對樣品無特殊形狀要求 ，

4. 自動化測試軟件，操作方便 ，

5. 配試樣溫度按制器，可測試樣不同溫度下導熱系數。

主要技術指標：

1、  熱阻系數范圍：20-1000（k*cm/w）；

2、  導熱系數范圍：0.1-5（w/m*k）；

3、  測量精度：<5%；

4、  測量溫度范圍：常規檢測為室溫，測試探頭耐溫范圍：-40-120度；

5、  探針尺寸：φ10*1500（mm）；插入深度：600-1500（mm）；

6、  測量時間：20分鐘；

7、  計算機全自動測試，數據處理，并生成檢測報告，可打印輸出；

8、  電源：電壓220V；頻率50Hz；功率<500W

9、通訊接口：USB接口。

儀器配置：含DRE-2D測試主機1臺，測試探針1支，測試軟件1套，通訊接口及數據線1套，聯想臺式電腦1臺。

湘潭湘科DRE-2E導熱系數測試儀（瞬態熱線法）

DRE-2E型儀器采用交叉熱線（或十字線）傳感器，用于測量粉體、固體塊狀材料。在加熱線中間焊接上一支測溫?zé)犭娕?，用于測量熱線溫度。此熱線直徑比單熱線粗得多，不容易斷，所以可用于測量粉體、固體塊狀材料，并且可在比較高溫度下測量。但熱線是裸絲，導電材料也是不能直接檢測的。

主要特點：

1. 操作便捷、測試速度快、測量準確，

2. 特別適用于現場測量，

3.  自動化測試軟件，操作方便，

4. 配試樣溫度按制器，可測試樣不同溫度下導熱系數。

主要技術指標：

1、導熱系數范圍 ：0.0100—5.0W/mk ；

2、測試溫度范圍 ：常規檢測為室溫，測試探頭耐溫范圍： -20℃～120℃ ；

3、測試準確度： ≤±5％；

4、探頭類型 ： 交叉線；

5、探頭參數： Φ0.3×200mm(鎳鉻絲)；

6、測量時間：120-600秒；

7、樣品類型 ： 粉體、固體塊狀材料（不導電） ；

8、樣本尺寸：230×100×50mm；

9、參考標準：  GB/T10297-2015非金屬固體材料導熱系數的測定(熱線法) 。

10、電源 電壓：220V，功率：≤200W 。

儀器配置：含DRE-2E測試主機1臺，測試探頭1個，測試軟件1套，通訊接口及數據線1套，聯想臺式電腦1臺(按合同配置）。

湘潭湘科DRE-2G低導熱材料快速法導熱系數測試儀（瞬態熱線法）

DRE-2G型儀器采用單熱線傳感器，用于測量粉體、固體塊狀材料，特別是低導熱絕熱材料。熱絲既是加熱元件，也是測溫元件。此傳感器特點是將熱線貼在絕熱材料上，因熱線非常細小，所以比較適合測量輕質、低熱容、低導熱材料。但熱線是裸絲，導電材料也是不能直接檢測的。

主要特點：

1. 操作便捷、測試速度快、測量準確，

2. 特別適用于現場測量，

3.  自動化測試軟件，操作方便，

4. 配試樣溫度按制器，可測試樣不同溫度下導熱系數。

主要技術指標：

1、導熱系數范圍：0.0010—2.0W/mk ；

2、測試溫度范圍： -40℃～100℃ ；

3、測試準確度：≤±3％；

4、探頭類型 ：單熱線  ；

5、探頭參數：Φ0.06×100mm(鉑金絲)  ；

6、測量時間： 10-600秒  ；

7、樣品類型： 粉體、固體塊狀材料,適用于低導熱材料檢測。

8、樣本尺寸：≥114×80×40mm  ；

9、參考標準 ： GB/T10297-2015非金屬固體材料導熱系數的測定(熱線法)  ；

10、電源 ：電壓：220V，功率：≤200W  ；

儀器配置：含DRE-2G測試主機1臺，測試探頭1個，測試軟件1套，通訊接口及數據線1套，聯想臺式電腦1臺(按合同配置）。

注：一體式或分體式規格任選！

選型說明：

DRE-2A主要測液體，氣體，

DRE-2B主要測液體、粉體等松散料，

DRE-2C主要測固態塊狀、散料、膠體均可，

DRE-2D主要測大體積松散材料。

DRE-2E主要測粉體、固體塊狀材料。

DRE-2G主要測量低導熱材料。

DRE系列導熱系數測試儀部分典型用戶：

中國鐵路設計集團有限公司

北京城建勘測設計研究院有限責任公司

廣東省礦產應用研究所

上海市政工程勘察設計有限公司

中國礦業大學

中國石油大學

中南大學

北京科技大學

中鋁鄭州有色金屬研究院有限公司

愛普科斯電阻電容（珠海）有限公司
